CW1030 低成本3串保护IC

CW1030是一款低成本3串保护IC,集成过充、过放以及过流保护。


功能特性

• 过充电保护

      • 阈值范围 4. 175 V~4.325 V,25mV步进,±25mV精度

• 过放电保护

      • 阈值范围 2. 500V或2.700V ,±50mV精度

• 过电流保护

      • 过流检测 1

            • 阈值 0. 100 V,±5mV 精度

      • 过流检测 2

            • 阈值 0. 200 V,±10 mV 精度

      • 短路保护

            • 阈值 0. 400 V,±10mV 精度

• 过流保护后负载锁定,解除负载后自动恢复

• 低功耗设计

      • 工作状态 12μA (25°C)

      • 休眠状态 5μA (25°C)

• 封装形式:SOP-8


应用领域

• 电动工具

• 后备电源

• 锂离子及锂聚合物电池包

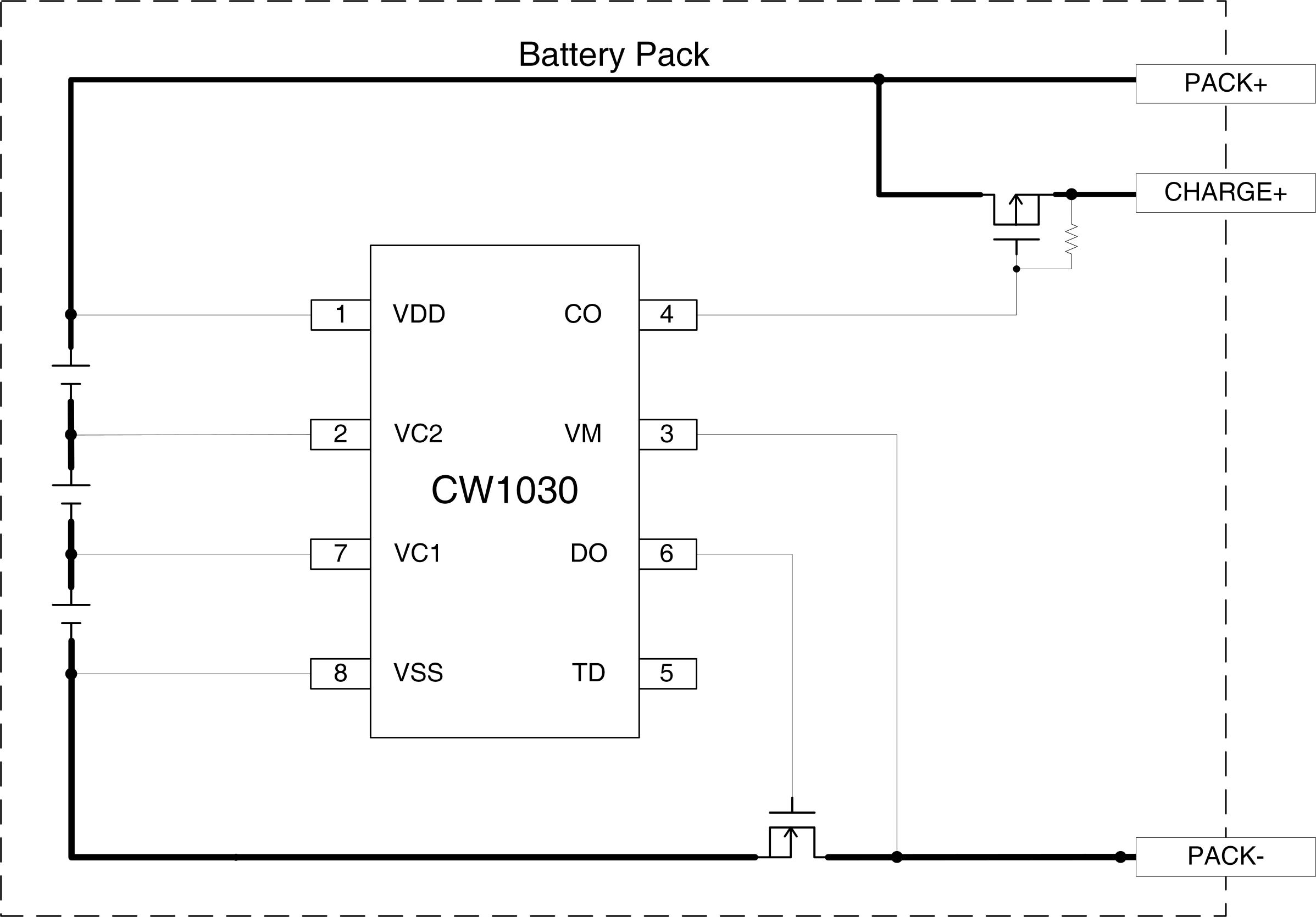

典型应用框图


CW1030 低成本3串保护IC
