CW1072是一款6~7串二级保护IC。支持过充、过放、断线、温度保护。

功能特性

• 过充电检测功能

      • 阈值范围 3.750V、4.175V~4.450V，25mV步进，±25mV精度

• 过放电检测功能

      • 阈值范围 2.100V~3.000V，100mV步进，±30mV精度

• 温度检测功能

      • 充电高低温保护，保护温度外部可设

      • 放电高温保护，保护温度外部可设

      • 放电低温保护（可选）

• 通过SEL端子实现6节、7节电池切换

• 断线检测功能

• PWM控制驱动

• 低工作电流

      • 工作状态 15μA (25°C)

      • 休眠状态 5μA  (25°C)

• 封装形式：SSOP16

应用领域

• 电动工具

• 电动自行车

• 吸尘器

• 锂离子及锂聚合物电池包

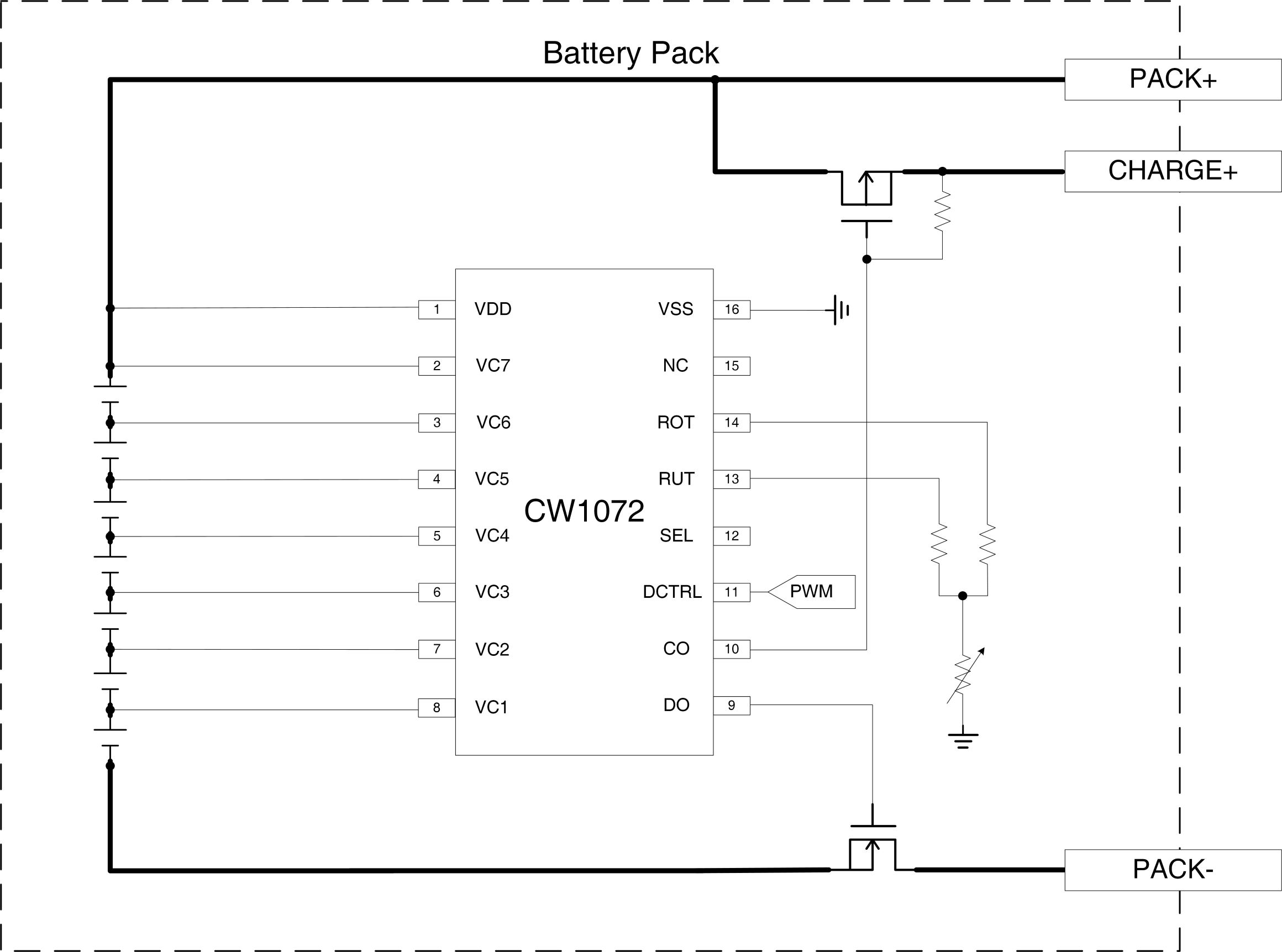

典型应用框图
