CW1244 带充电过流保护的3~4串保护IC

CW1244是一款3~4串保护IC,支持过充、过放、充放电过流、断线、温度保护以及均衡功能。


功能特性

• 过充电保护

      • 阈值范围 3.650V、3.850V、4.175V~4.375V,25mV步进,±25mV精度

• 过放电保护

      • 阈值范围 2.300V~2.800V,100mV步进,±30mV精度

• 过电流保护

      • 过流检测1

            • 阈值范围 0.050V~0.100V,±5mV精度

      • 过流检测2

            • 阈值范围 0.100V~0.200 V,±10mV精度

      • 短路保护

            • 阈值范围 0.200V~0.500V,±20mV精度

      • 充电过流保护

            • 阈值范围-0.010V~-0.050V,±5mV精度

• 温度检测功能

      • 充电高低温保护,保护温度外部可设

      • 放电高低温保护,保护温度外部可设

• 均衡功能

• 断线检测功能

• 负载检测功能

• 低功耗设计

      • 工作状态 20μA (25°C)

      • 休眠状态 5μA  (25°C)

• 封装形式:SSOP16


应用领域

• 扫地机器人

• 电动工具

• 后备电源

• 锂离子及锂聚合物电池包

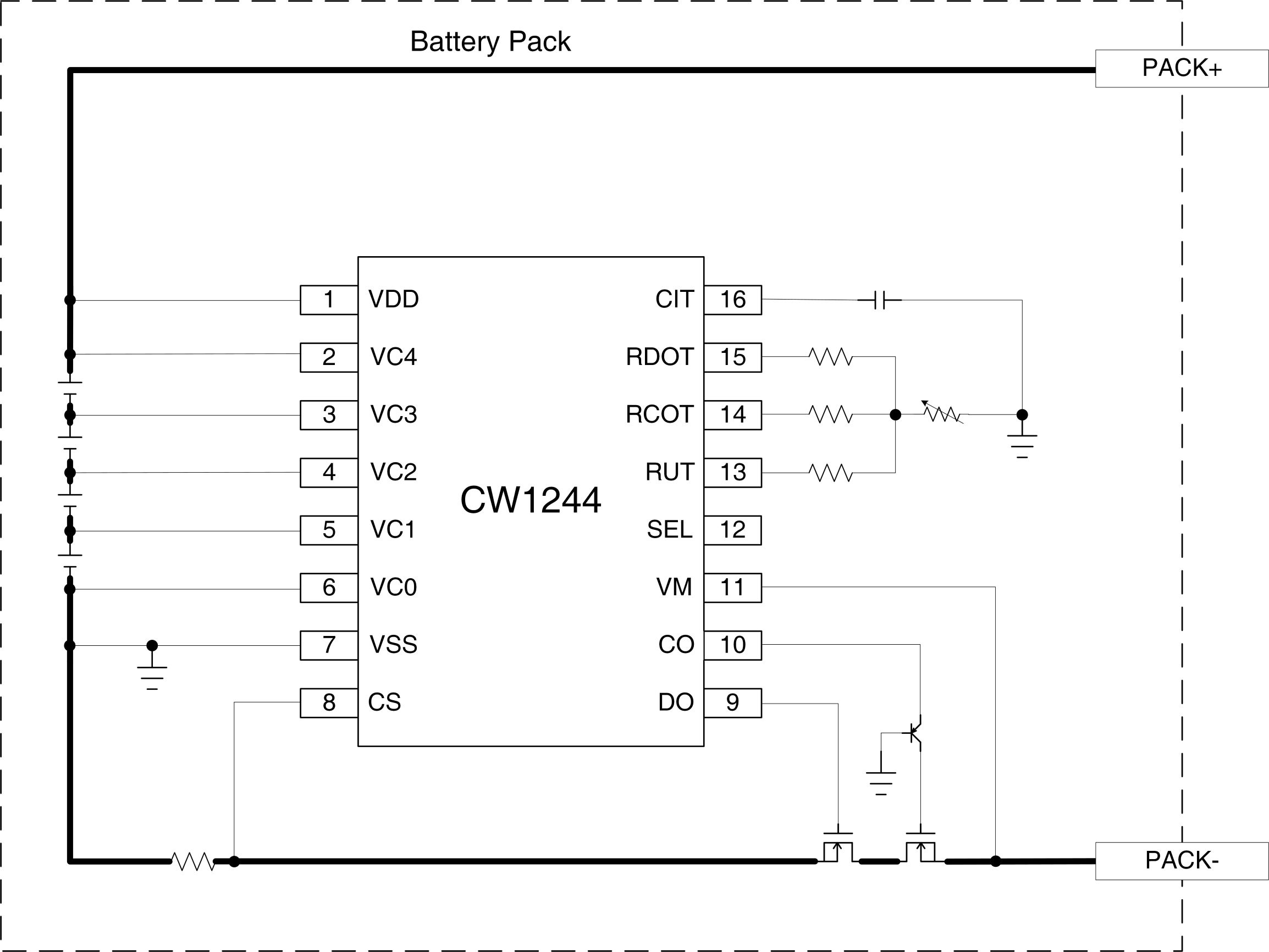

典型应用框图
