CW6116 3A开关式充电芯片支持电源路径管理

CW6116 是一款3A开关式锂电池充电芯片,支持电源路径管理。芯片采用低导通阻抗设计,帮助提升充电效率,减少充电时间。5V/2A充电时效率可达92%。 CW6116 支持USB-OTG功能,最大输出电流1.5A。芯片为I2C 控制接口,可灵活配置充电参数. 芯片为QFN 4mmx4mm 封装,配合 1µH 小尺寸电感。


功能特性

• 单输入3A开关式充电

      • 3.8V–13.5V 输入工作电压,+28V 最大耐压

      • ±0.5% 充电电压调制精度,±5% 充电恒流精度@1.5A

      • 可编程输入电流门限,兼容 USB 2.0/USB3.0和 Type-C标准

      • 集成功率 MOSFET

      • 支持 USB OTG,最大1.5A输出电流

• 支持电源路径管理

      • 对过放电电池,系统也可即刻开机

      • 系统电流和充电电流智能分配

• I2C 控制接口

• 支持充电状态异常中断报警

• 集成热管理和过温保护

• 支持过压和过流保护

• 封装QFN 4mmx4mm


应用领域

• 智能手机

• 平板电脑

• 手持终端

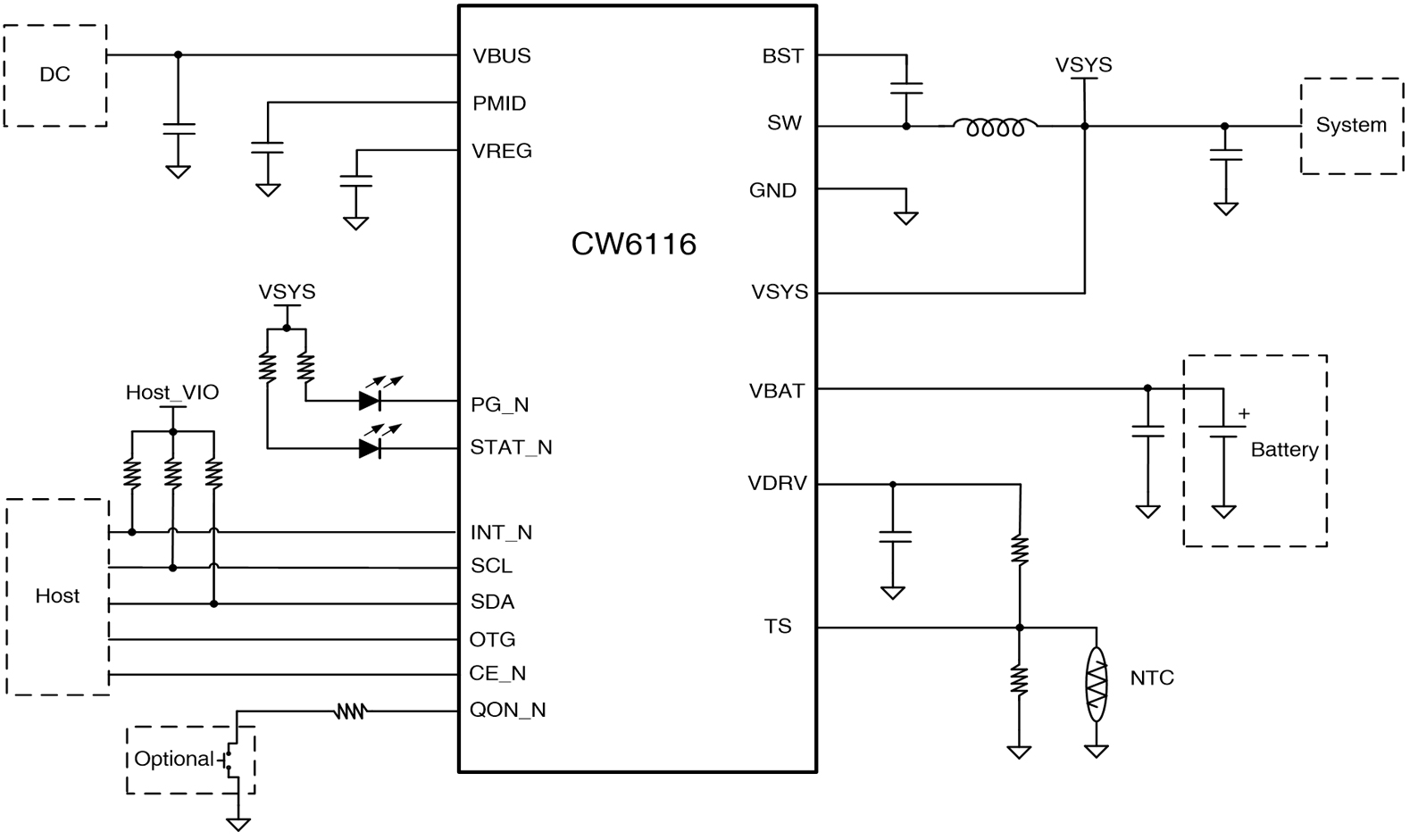

典型应用框图
